АД-60К - это дефектоскоп, основанный на принципе импедансного контроля. Он используется для обнаружения дефектов в материалах, анализа их структуры и свойств на основе электрической проводимости и других электрических параметров. Принцип работы импедансного дефектоскопа заключается в том, что прибор подает на испытуемый материал переменный ток определенной частоты, исследуя изменения в электрических параметрах, чтобы выявить дефекты или аномалии внутри материала.
Среди преимуществ импедансного дефектоскопа АД-60К стоит отметить его высокую чувствительность к мелким дефектам и аномалиям, а также способность обнаруживать дефекты на глубинах, недоступных для визуального контроля. Этот метод позволяет проводить контроль без необходимости контакта с исследуемым материалом, что делает его полезным для различных видов технического обслуживания.

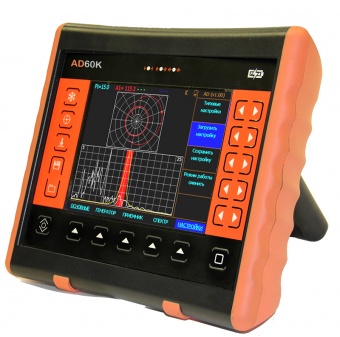

АД-60К имеет компактный корпус с дисплеем для визуализации данных, специализированный датчик для установки на исследуемый объект и удобную панель управления. Программное обеспечение имеет возможности анализа данных и визуализации результатов для удобства оператора.
Сферы применения импедансного дефектоскопа АД-60К включают широкий спектр отраслей, начиная от авиации и автомобилестроения до нефтегазовой и энергетической промышленности. Он может использоваться для контроля лакокрасочных покрытий, пластиков, композитов, контроля сварных соединений, а также для обнаружения трещин, пор, включений и других дефектов в различных материалах.
Технические характеристики импедансного дефектоскопа АД-60К включают в себя широкий диапазон частот тока, возможную глубину и диапазон измерений, а также программные возможности для анализа полученных данных, визуализации результатов и передачи информации на внешние устройства для дальнейшей обработки.
|
Импульс возбуждения |
комбинированный - радиоимпульс + прямоугольный импульс. Частота и длительность импульсов регулируется |
|
Максимальная амплитуда возбуждения на каждом из противофазных выходов генератора |
20±1В |
|
Диапазон рабочих частот |
от 50 Гц до 2 МГц |
|
Предел допускаемой относительной |
0.1 % |
|
Регулировка ширины полосы частот отображаемого спектра в диапазоне рабочих частот |
от 1 до 40 кГц |
|
Общий диапазон регулировки усиления сигнала на входе |
110 дБ |
|
Раздельная регулировка усиления сигнала |
Предварительный усилитель: 0 - 70 дБ |
|
Цифровое усиление : 0 - 40 дБ |
Усиление в спектральной области: 0 - 100 дБ |
|
Шаг регулировки усиления |
0.1 - 1 - 2 - и 10 дБ |
|
Максимальная глубина обнаружения дефекта |
зависит от частоты, типа преобразователя и свойств материала |
|
Минимальный размер обнаруживаемого дефекта |
зависит от частоты, типа преобразователя и свойств материала |
|
Тип приемника |
линейный, квадратурный, согласованный |
|
Оконные функции |
прямоугольная, Хэмминга, Хеннинга, Блэкмана |
|
Дифференциальный режим |
есть |
|
Автоматическая балансировка преобразователя |
есть |
|
Типы используемых преобразователей |
импедансный раздельно-совмещенный; |
|
Реализуемые методы контроля |
импедансный; |
|
Отображение сигнала |
радиосигнал во временной области, спектр, комплексная плоскость, С-скан "водопад" |
|
Зоны контроля |
три независимых зоны АСД в частотной области, регулируемый по положению строб во временной области |
|
Автоматическая Сигнализация Дефектов (АСД) |
световая и звуковая, |
|
Дисплей |
Цветной, TFT 640 х 480 точек |
|
Память |
100 настроек |
|
Интерфейс |
USB |
|
Разъем подключения преобразователей |
LEMO FGG.1B 6 pin + 10 pin |
|
Питание дефектоскопа |
Аккумулятор UCD-52. Li-ion 10.8 В, 5000 mА/ч или внешний блок питания 15В DC |
|
Время работы от аккумуляторов |
не менее 8 часов |
|
Диапазон рабочих температур |
от -30 C до +55 C |
|
Размер (В x Ш x Д) |
200 мм x 225 мм x 80 мм |
|
Масса |
1,5 кг с аккумуляторами |
|
Наименование |
Кол-во |
|
электронный блок АД-60К со встроенным Li-ion аккумулятором |
1 |
|
блок питания сетевой 15В / 220В |
1 |
|
защитный чехол с блендой и креплением на корпусе оператора |
1 |
|
преобразователь импедансный совмещенный SP-SCAN-15 |
1 |
|
преобразователь импедансный раздельно-совмещенный RS4015K |
1 |
|
кабель соединительный Lemo B6 - Lemo B6 |
1 |
|
кабель соединительный Lemo B10 - Lemo B10 |
1 |
|
Кабель USB для связи с ПК |
1 |
|
Образец для проверки работоспособности СО-91 |
1 |
|
Программное обеспечение на CD-диске |
1 |
|
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) |
1 |
|
Кейс для переноски |
1 |
|
Наименование |
Кол-во |
|
электронный блок АД-50К со встроенным Li-ion аккумулятором |
1 |
|
блок питания сетевой 15В / 220В |
1 |
|
защитный чехол с блендой и креплением на корпусе оператора |
1 |
|
преобразователь импедансный совмещенный SP-SCAN-15 |
1 |
|
преобразователь импедансный раздельно-совмещенный RS4015K |
1 |
|
преобразователь ударный с микрофонным приемником UDM-60 |
1 |
|
кабель соединительный Lemo B6 - Lemo B6 |
1 |
|
кабель соединительный Lemo B10 - Lemo B10 |
1 |
|
Кабель USB для связи с ПК |
1 |
|
Образец для проверки работоспособности СО-91 |
1 |
|
Программное обеспечение на CD-диске |
1 |
|
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) |
1 |
|
Кейс для переноски |
1 |
|
Наименование |
Кол-во |
|
электронный блок АД-60К со встроенным Li-ion аккумулятором |
1 |
|
блок питания сетевой 15В / 220В |
1 |
|
защитный чехол с блендой и креплением на корпусе оператора |
1 |
|
преобразователь импедансный совмещенный SP-SCAN-15 |
1 |
|
преобразователь импедансный раздельно-совмещенный RS4015K |
1 |
|
преобразователь ударный с микрофонным приемником UDM-60 |
1 |
|
преобразователь ударный с микрофонным приемником UDP-60 |
1 |
|
кабель соединительный Lemo B6 - Lemo B6 |
1 |
|
кабель соединительный Lemo B10 - Lemo B10 |
1 |
|
Кабель USB для связи с ПК |
1 |
|
Образец для проверки работоспособности СО-91 |
1 |
|
Программное обеспечение на CD-диске |
1 |
|
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической калибровки) |
1 |
|
Кейс для переноски |
1 |
